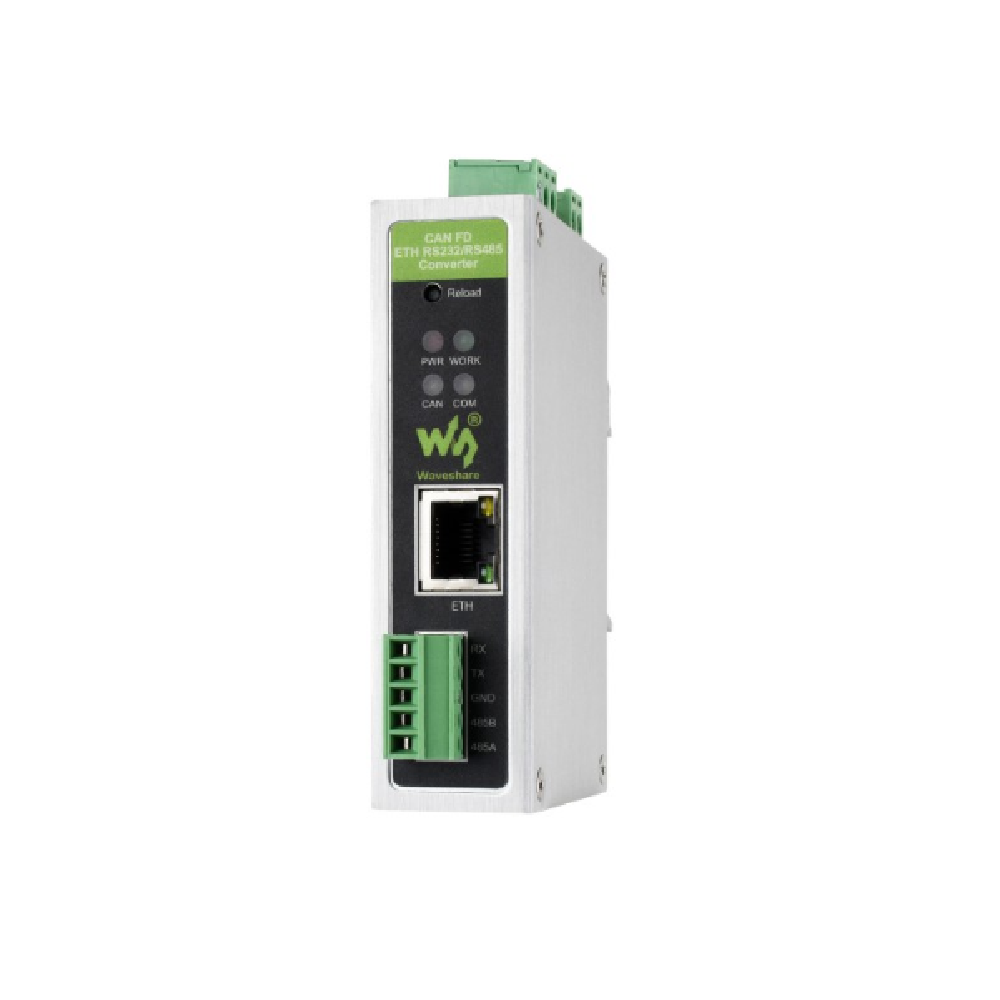

Conversor de Protocolo CAN FD a ETH/RS232/RS485 – Comunicación Bidireccional de Datos

El convertidor CAN FD ETH RS232/RS485 es un convertidor bidireccional CAN DIN rail a Ethernet/RS232/RS485, que ofrece alta velocidad, baja latencia, rendimiento estable, facilidad de uso y rentabilidad. Soporta cinco modos de conversión de datos: conversión transparente, conversión transparente con ID, conversión de protocolo estándar, conversión de protocolo Modbus y conversión de protocolo personalizado. Permite la interconexión entre dispositivos CAN y de puerto de red / puerto serial, compatible con los protocolos CAN FD y CAN 2.0A/2.0B. Cuenta con diseño de grado industrial, soporta -40°C ~ 85°C de funcionamiento estable, entrada de alimentación de 9V ~ 36V de ancho, 5Kbps ~1Mbps de velocidad de baudios de dominio de arbitraje CAN FD, y 100Kbps~5Mbps de velocidad de bauds en dominio de datos CAN FD. Soporta configuración de parámetros mediante ordenador anfitrión, resistencias de terminal integradas de 120Ω (conmutables mediante conmutadores DIP), soporta montaje en raíles DIN, fácil de configurar e instalar.   Características principales: Conversión de comunicación entre CAN FD, Ethernet, RS232 y RS485. Compatible con CAN FD de alta velocidad, ideal para sistemas modernos de control. Interfaz Ethernet para transmisión de datos en red. Soporte para comunicación serial RS232 y RS485. Diseño industrial robusto para aplicaciones en automatización, vehículos y sistemas embebidos. Configuración flexible para integración en sistemas IoT, control industrial y monitoreo remoto.   Especificaciones   Clasificar Parámetro Describe Parámetro Tensión de funcionamiento DC 9V ~ 36V Tamaño 110 × 27 × 85,6 (mm) Forma de instalar Instalación de raíles DIN Botón de recarga Pulsa mucho para restaurar los ajustes de fábrica Luz indicadora PODER, TRABAJO, COM y CAN Parámetros de interfaz Especificación del puerto CAN Puerto CAN de 1 canal, compatible con CAN FD, compatible con CAN 2.0A/2.0B Tasa de baudios de puerto CAN Tasa de baudios en dominio de arbitraje: 5Kbps ~ 1Mbps Tasa de baudios en dominio de datos: 100Kbps ~ 5Mbps Resistencia de terminal Con resistencias integradas de 2 × terminales de 120Ω, al conmutar cualquiera de los conmutadores DIP a ON se conecta una resistencia de 120 Ω en paralelo. Conmutar ambos a ON conecta dos resistencias de 120Ω en paralelo Especificaciones de Networkport RJ45, 10/100Mbps, adaptativo de conexión cruzada Especificación del puerto serial Soporta RS485 o RS232 de 1-ch Entorno de trabajo Temperatura de trabajo -40°C ~ 85°C Temperatura de almacenamiento -40°C ~ 105°C Humedad de trabajo 5% ~ 95% de humedad relativa (sin condensación) Humedad de almacenamiento 5% ~ 95% de humedad relativa (sin condensación) Función de software Protocolo de red Servidor TCP, cliente TCP, servidor UDP, cliente UDP (solo puerto de red) Pasarela modbus Puerto de red: CAN FD a Modbus TCP (Maestro/Esclavo) Puerto serial: CAN FD a RTU Modbus (Maestro/Esclavo) Envía el mensaje Soporta hasta 64 mensajes transmitidos Recibir mensajes Soporta hasta 64 mensajes recibiendo Conversión de protocolo Conversión transparente, conversión transparente con ID, conversión de protocolo estándar, conversión de protocolo Modbus y conversión de protocolo personalizado CAN ID Soporta fotograma estándar y fotograma extendido Filtrado de identificadores de trama Solo soporta tramas estándar, solo tramas extendidas y ID de trama de entrada personalizado (hasta 32 grupos) Tiempo de trama de empaquetado Permite personalizar el número de tramas y el tiempo de empaquetado de tramas (puerto de red) Cambio de dirección Soporta conversión bidireccional, solo puerto serial/Ethernet a CAN, y solo CAN a puerto serial/Ethernet; Actualización de firmware Soporta el ordenador anfitrión para la actualización de firmware Configuración de parámetros Instrucción AT y configuración del software del ordenador anfitrión Otras características Soporte para paquetes de latido cardíaco; paquetes de registro; Modos normal, loopback y solo escucha (puerto de red) Parámetros de protección Protección ESD Descarga de aire: 8 KV, descarga de contacto: 6 KV Eft/Burst Circuito de potencia: 2KV; Circuito RS485/RS232: 1KV; Puerto de red y circuito de puerto CAN: 1KV Prueba de inmunidad contra el aumento de energía Circuito de potencia: modo diferencial de 1KV, modo común de 2KV; Circuito CAN: modo común de 2KV; Puerto serie y circuito de puerto de red: modo común de 2KV; Función básica soporta CAN FD a ETH/RS232/RS485 Comunicación Bidireccional de Datos Tasa de baudios del dominio de arbitraje CAN FD: 5Kbps ~ 1Mbps Tasa de baud en el dominio de datos CAN FD: 100Kbps ~ 5Mbps Diseño de grado industrial Soporta múltiples modos de conversión Conversión transparente, conversión transparente con ID, conversión estándar, conversión de protocolo Modbus y conversión personalizada de encabezados de tramas y remolques 3 métodos de filtrado de tramas, 32 conjuntos de filtros configurables Soporta solo recibir tramas extendidas, solo recibir trama estándar y ID de trama de recepción personalizado. En modo personalizado, los usuarios pueden configurar hasta 32 conjuntos de métodos de filtro para evitar grandes cantidades de interferencias de datos Función de paquete de registro Permite al servidor identificar el dispositivo de origen de los datos entrantes, o sirve como clave de autenticación para que el dispositivo acceda a las funciones autorizadas del servidor. * cuando se usa el puerto Ethernet y CAN como canales de datos Introducción a la interfaz Dimensiones del esquema
