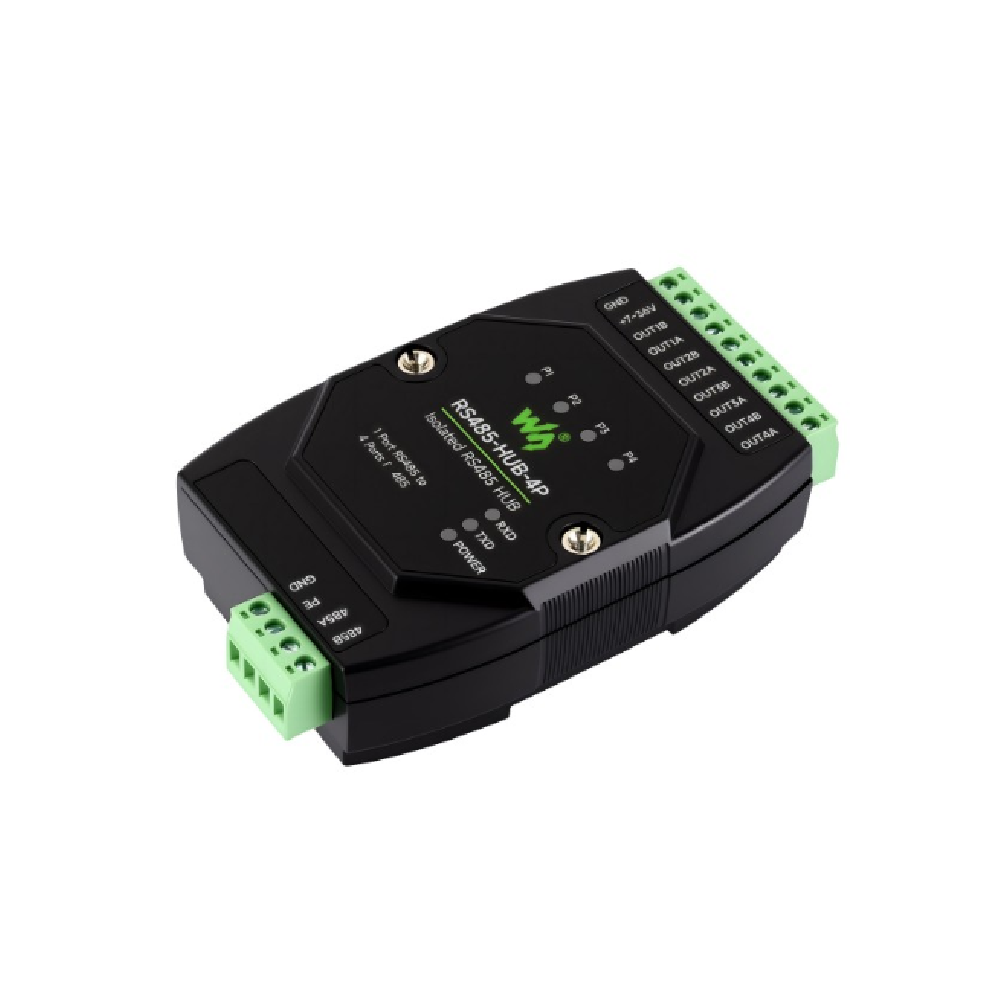

Hub RS485 Industrial Aislado de 4 Puertos – Waveshare

El RS485 HUB 4P de Waveshare es un hub industrial de comunicación RS485 diseñado para expandir una red RS485 mediante un puerto maestro y cuatro puertos RS485 secundarios aislados. Este dispositivo permite repetir, extender y aislar señales RS485, facilitando la conexión de múltiples dispositivos dentro de sistemas de automatización y adquisición de datos. Gracias a su aislamiento optoelectrónico integrado y protección contra descargas electrostáticas, sobretensiones y ruido eléctrico, el hub mejora la estabilidad y seguridad de la comunicación en entornos industriales. Además, su diseño con carcasa para montaje en riel DIN y alimentación de 7-36 V DC permite una instalación sencilla en gabinetes eléctricos y sistemas de control industrial. Este dispositivo es ideal para ampliar redes RS485 donde se requiere conectar múltiples sensores, PLCs o instrumentos industriales manteniendo una comunicación estable y confiable. Especificaciones   Estándar de interfaz Cumple con la norma RS485 Interfaz física Terminales de tornillo RS485 Tasa de baudaje 300~460800bps (autoadaptativo) Nodos soportados Cada puerto RS485 soporta hasta 32 nodos Distancia de comunicación 1200 m (9600 bps), cuanto mayor es la velocidad, menor distancia Modo de funcionamiento RS485 transmisión transparente de dos hilos (A, B), semidúplex Suministro eléctrico DC 7V ~ 36V Temperatura de funcionamiento -45 ~ 85°C Humedad ambiental <95% de HR Medio de transmisión Cables paralelos normales/cables de par trenzado       Diagrama de conexión El puerto maestro RS485 aislado puede conectarse al dispositivo anfitrión RS485, y el puerto RS485 aislado extendido de 4 canales puede conectarse a varios subdispositivos RS485, como sensores RS485, etc. Generalmente, el RS485 requiere una conexión de mano a mano; si se requiere una conexión estrella (estación maestra como centro), este hub RS485 puede aislar eficazmente la interferencia de conexión entre múltiples dispositivos RS485.   Protección contra aislamiento industrial El circuito de aislamiento optoelectrónico incorporado puede aislar eficazmente los dispositivos maestros y subdispositivos RS485, proporciona múltiples protecciones como antielectrostática, resistente a rayos y anti-sobretensiones, lo cual es adecuado para entornos industriales con altos requisitos de fiabilidad y seguridad. Amplio rango de velocidad de baudaje Soporta un rango de comunicación de alta frecuencia de 300~460800bps (autoadaptativo) Soporte de montaje Soporta riel guía estándar de 35 mm, con hebilla montada en el raíl, fácil de instalar Introducción a la interfaz     Dimensiones del esquema
