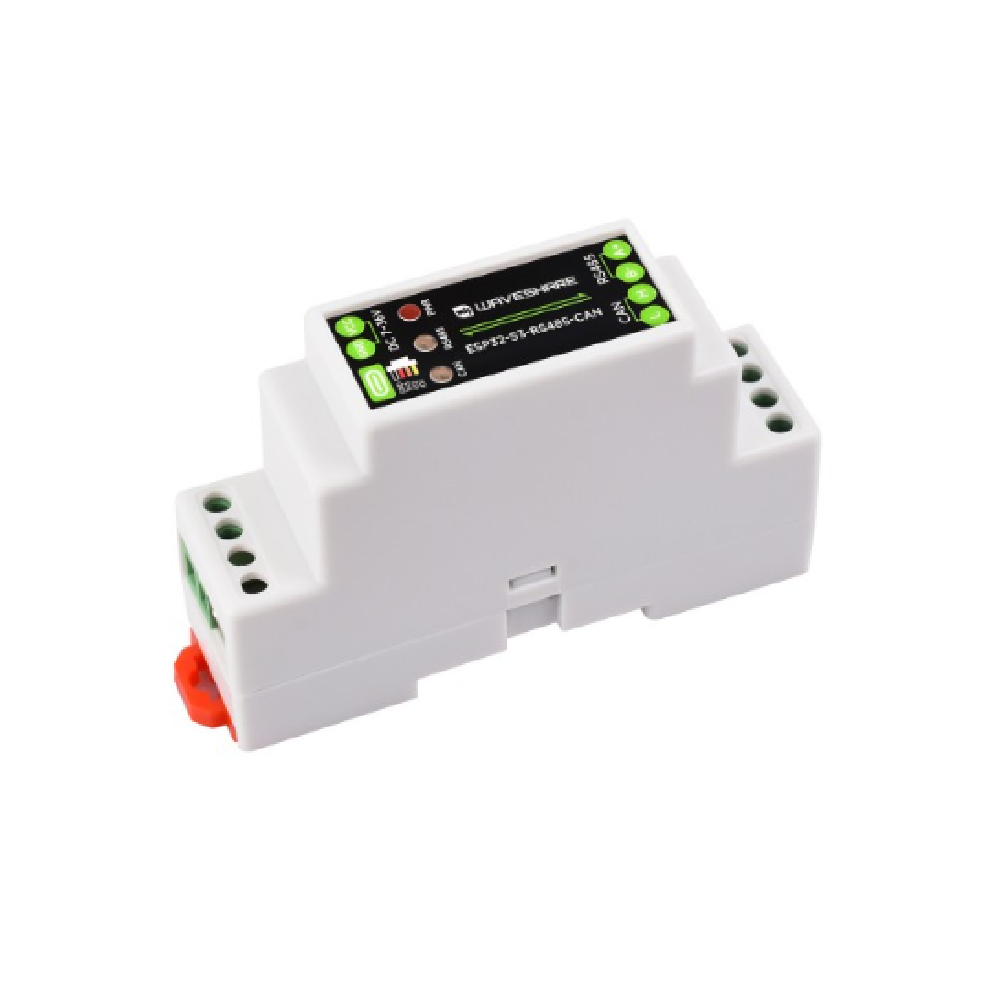

El ESP32-S3 RS485 CAN de Waveshare es una placa de control industrial basada en el microcontrolador ESP32-S3, diseñada para aplicaciones de automatización, IoT industrial (AIoT) y comunicación entre dispositivos industriales. Integra conectividad WiFi y Bluetooth, además de interfaces RS485 y CAN aisladas, permitiendo conectar sensores, actuadores y equipos industriales a redes inalámbricas o sistemas de control. Gracias a su procesador Xtensa LX7 de doble núcleo hasta 240 MHz, esta plataforma ofrece alto rendimiento para proyectos embebidos y aplicaciones de control inteligente. También incluye protecciones industriales como aislamiento digital, protección contra sobretensión y ESD, lo que garantiza un funcionamiento estable en entornos exigentes. El dispositivo puede alimentarse mediante USB-C o fuente externa de 7-36 V, e incorpora una carcasa para montaje en riel DIN, facilitando su instalación en tableros eléctricos o sistemas de automatización industrial. Placa de control industrial ESP32-S3 con interfaces RS485 y CAN Características principales Basado en ESP32-S3 dual-core hasta 240 MHz Conectividad inalámbrica WiFi 2.4 GHz y Bluetooth 5 (BLE) Interfaces industriales RS485 y CAN con aislamiento Protección contra ESD, sobretensiones y transientes Puerto USB-C para alimentación, programación y depuración Entrada de alimentación amplia de 7 V a 36 V Indicadores LED para estado de comunicación RS485 y CAN Compatible con Arduino IDE y otros entornos de desarrollo Carcasa industrial con montaje en riel DIN Especificaciones Microcontrolador ESP32-S3 (Módulo por defecto: ESP32-S3R8, personalizable para otros módulos) Comunicación inalámbrica WiFi 2,4 GHz (802,11 b/g/n), Bluetooth 5 (LE) USB Conector USB Tipo-C Suministro eléctrico 5V Funciones Fuente de alimentación, comunicación USB, descarga de firmware, etc. RS485 AISLADO Conector Terminal de tornillo Control de dirección Controlado automáticamente mediante la configuración de flujo del hardware principal del controlador Protección Diodo TVS, protección contra sobretensiones y protección ESD Resistencia Resistencia de coincidencia de 120R reservada a bordo, NC por defecto, habilitada mediante puente LATA AISLADA Conector Terminal de tornillo Control de dirección Control automático por hardware Protección Diodo TVS, protección contra sobretensiones y protección ESD Resistencia Resistencia de coincidencia de 120R reservada a bordo, NC por defecto, habilitada mediante puente Indicadores LED Indicador PWR Indicador de encendido rojo, se enciende cuando hay conexión USB y se detecta voltaje Indicador RS485 Se ilumina en verde cuando el puerto RS485 envía datos , se ilumina en azul cuando el puerto RS485 recibe datos Indicador CAN parpadeos durante la transmisión de datos Fuente de alimentación Terminal de tornillo Rango de voltaje 7V ~ 36V Apariencia Recinto Carcasa protectora montada en raíl Dimensiones 91,6 × 23,3 × 58,7 (mm) Basado en ESP32-S3, diseñado para el mercado AIoT Equipado con un procesador Xtensa LX7 de 32 bits de doble núcleo, capaz de funcionar a 240 MHz, con un potente mecanismo de cifrado de IA y rendimiento computacional de IA; Wi-Fi integrado de 2,4 GHz y comunicación inalámbrica Bluetooth 5 (LE) de doble modo Circuito de protección de aislamiento múltiple integrado Múltiples protecciones, más seguras y fiables Escenario de aplicación Permite a los usuarios acceder a la página web relevante a través de un navegador de teléfono móvil o PC para controlar el dispositivo y enviar datos Soporta el desarrollo de Arduino SDK completo, recursos para desarrolladores y tutoriales para ayudarte a empezar fácilmente Ejemplos de aplicación Proporciona código de demostración para conectividad IoT integrando interfaces de comunicación con una página web, permitiendo servicios de visualización de datos Descripción de la interfaz Descripción del bloque terminal superior Descripción del bloque terminal inferior Terminal de su ministro eléctrico Potencia positiva: DC 7V ~ 36V RS485 Terminal Pin de señal A Potencia negativa Tipo-C para fuente de alimentación, descarga de firmware y comunicación USB Pin de señal B SH1.0 GND Tierra (GND) CAN Terminal Pin de señal H 3V3 Salida de 3,3V GPIO2 Pin de IO ESP32-S3 Pin de señal L GPIO1 Pin de IO ESP32-S3 ¿Qué hay a bordo? ESP32-S3 hasta 240MHz de frecuencia, con WiFi de 2,4GHz y BLE El módulo de alimentación DC-DC soporta hasta 3,3V 2A de salida Conector de pasador (paso de 2,0 mm) para conectar a otros módulos funcionales El terminal de tornillo de la fuente de alimentación soporta entrada de voltaje DC de 7~36V de ancho Puerto USB Tipo-C para fuente de alimentación de módulos, descarga de firmware y comunicación USB Conector de batería RTC para conectar batería RTC recargable (SH1.0) Antena cerámica a bordo Conector IPEX 1 para conectar antenas externas, habilitado mediante resoldadura de una resistencia integrada Flash de 16MB El aislamiento digital previene interferencias de señales externas Chip transceptor CAN Indicadores LED PWR: Indicador de encendido RS485: se ilumina en verde cuando el puerto RS485 envía datos; se ilumina en azul cuando el puerto RS485 recibe datos CAN: parpadea durante la transmisión de datos Botón ESP32 BOOT Botón de REINICIO ESP32 Aislamiento de la fuente de alimentación Proporciona un voltaje aislado estable, no se requiere fuente adicional para el terminal aislado Resistencia de coincidencia RS485 Resistencia de coincidencia de 120R reservada a bordo, habilitada mediante puente Resistencia de correspondencia CAN Resistencia de coincidencia de 120R reservada a bordo, habilitada mediante puente Terminal de comunicación RS485 y CAN para conectar dispositivos externos RS485 y CAN PCF85063 Chip RTC Chip de alimentación DC-DC ME6217C33M5G Regulador de baja caída, salida de 800mA (máximo) Chip transceptor RS485 El diodo TVS suprime eficazmente la tensión de sobretensiones y el pico transitorio en el circuito Diseño de la carcasa Caja de protección con soporte de raíl, fácil de instalar, segura de usar Dimensiones del esquema
