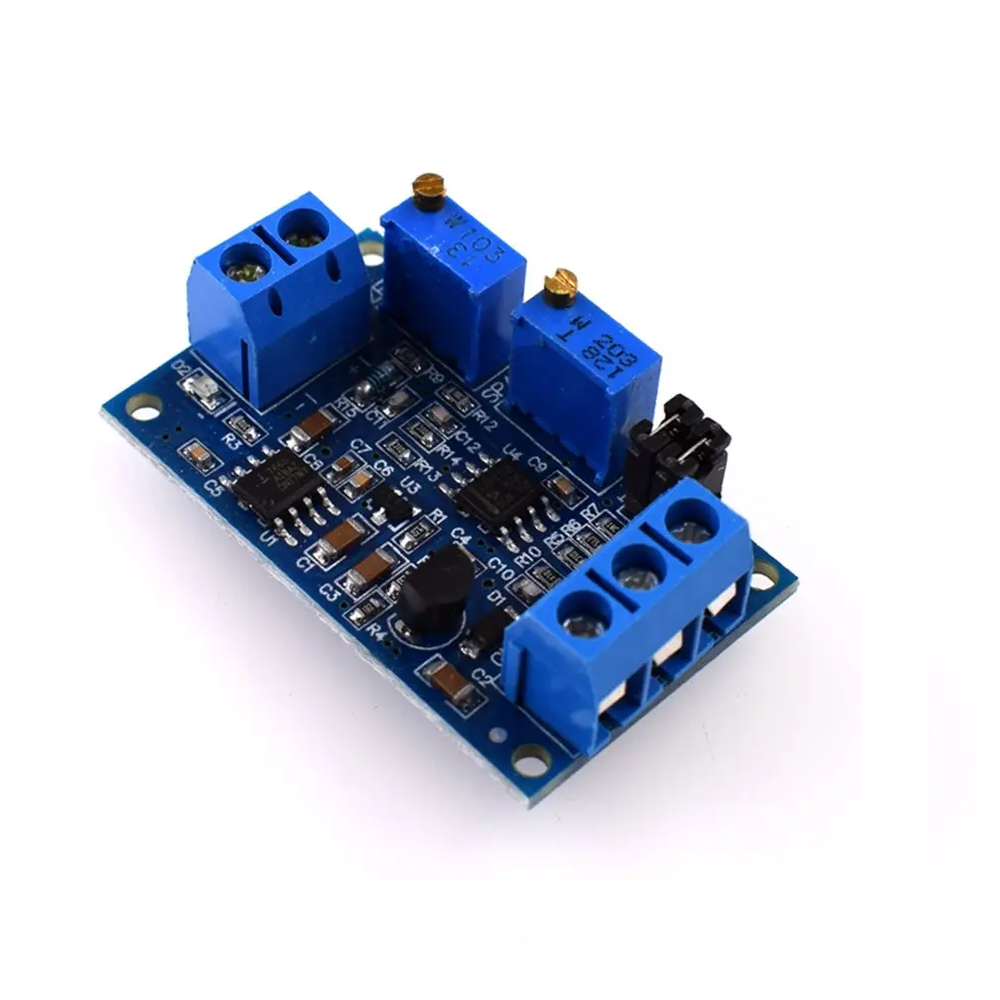

Soporte de entrada de corriente 4-20Ma, 0-20mA, soporte de salida de voltaje 0-3.3V 0-5V 0-10V. Durante la transmisión de la señal, la señal de voltaje se debilita a medida que aumenta la distancia de transmisión. La transmisión de corriente puede evitar la atenuación de la señal. Este circuito convertidor de voltaje y corriente se utiliza al final de la transmisión de la señal de corriente para convertir la señal de corriente en una señal de voltaje. Entrada de corriente de 4-20 mA y salida de voltaje de soporte 0-3.3V 0-5V 0-10V Funciones: Rango de voltaje de la fuente de alimentación: DC 7v – 36v Señal de voltaje de salida: 3.3v, 5v, 10v Corriente de entrada: 4-20mA Cero y rango completo se puede ajustar (ajuste del potenciómetro). Con propiedades aislantes, aislamiento de acoplamiento no óptico. Tamaño del módulo: 4,2 x 2,5 cm Manual de usuario: Voltaje de la fuente de alimentación 7-36V (si la salida es de 10V, el voltaje de alimentación debe ser superior a 12V) Después del encendido, el indicador D2 estará encendido, de lo contrario, verifique la conexión de línea. Con protección inversa, la reversa no se quema Cuando la corriente de entrada sea mínima (0 mA o 4 mA), ajuste el potenciómetro ZERO para que la salida VOUT sea mínima (0,0 V u otro voltaje) Cuando la corriente de entrada esté al máximo (20 mA), ajuste el potenciómetro SPAN para que la salida VOUT sea máxima (3,3 V o 5 V o 10 V, la salida puede ser tan baja como 2,5 V cuando la entrada es de 4 a 20 mA) Ajuste del voltaje de salida: En primer lugar, debe establecer el voltaje de salida máximo deseado para su VOUT. A la mayoría de los microcontroladores no les «gustan» más de 5V, asegúrese de comprobarlo. Por ejemplo, si usas un Arduino, está bien usar 5V como voltaje máximo para tu ADC. Rango de voltaje Configuración del puente Observaciones 0 – 3,3 V [ _ | _ ] «1-2» vacío, «3-4» vacío. 0 – 5V [ X | _ ] «1-2» conectado, «3-4» vacío. 0 – 10V [ X | X ] «1-2» conectado, «3-4» conectado
